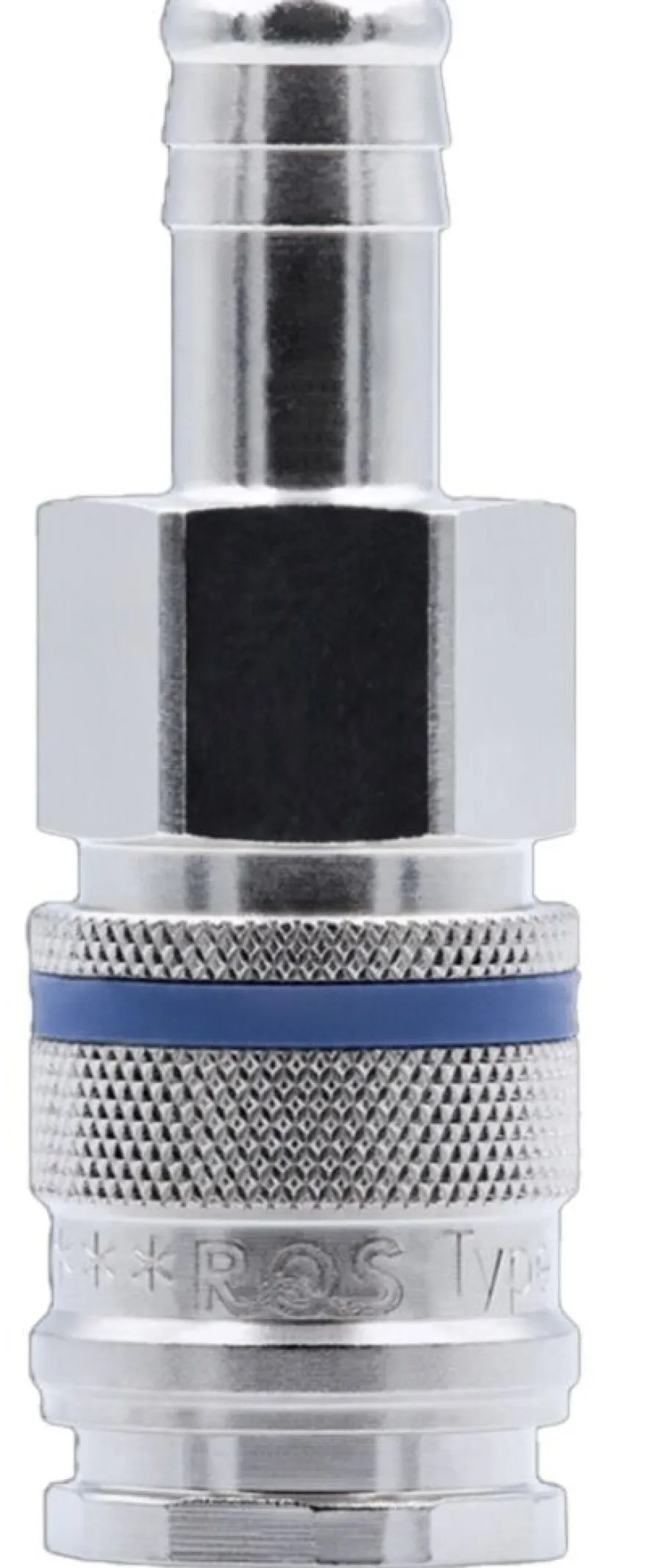

Szybkozłącze pneumatyczne DN10 typ 227KA, tuleja do węża 13 mm, PN 35 bar

Szybkozłącze pneumatyczne DN10 typ 227KA z tuleją do węża 13 mm to gniazdo do instalacji sprężonego powietrza o dużym poborze. Pracuje do 35 bar i w zakresie od -20°C do +100°C (NBR), a przepływ dla powietrza wynosi do 3200 l/min przy 6 bar (Δp 0,5 bar). Seria 227KA ma wzmocnioną część stalową z powłoką QPQ, co zwiększa odporność na korozję i wibracje. Idealne do przemysłu, linii produkcyjnych oraz warsztatów.

Co to jest szybkozłącze pneumatyczne DN10 typ 227KA?

To przemysłowe gniazdo szybkozłącza (jednostronnie odcinające) z serii 227KA, zaprojektowane do układów pneumatycznych o dużym poborze sprężonego powietrza. W serii zastosowano stalową część z powłoką QPQ, co poprawia odporność na korozję i zużycie w trudnych warunkach.

Do czego służy i gdzie jest stosowane?

• Zasilanie maszyn i narzędzi pneumatycznych w przemyśle ciężkim i na liniach produkcyjnych

• Punkty przyłączeniowe w warsztatach samochodowych i wulkanizacyjnych

• Instalacje sprężonego powietrza, gdzie liczy się wysoki przepływ i szybkie podłączanie

Jak używać (krok po kroku)

1. Dobierz wąż 13 mm i zamocuj na tulei (opaska/zakucie wg standardu instalacji).

2. Wykonaj test szczelności połączenia wąż–tuleja.

3. Połącz gniazdo z kompatybilną wtyczką (Rectus 27 / 1700/1727 / CEJN 410).

4. Przed rozłączeniem zredukuj ciśnienie w układzie zgodnie z procedurą BHP.

5. Okresowo kontroluj stan uszczelnień (NBR) i czystość powierzchni łączenia.

Kiedy warto wybrać serię 227

• Gdy potrzebujesz gniazda DN10 o wysokim przepływie dla powietrza (3200 l/min przy cisnieniu 6 bar).

• Gdy instalacja pracuje w warunkach wibracji/cięższej eksploatacji (konstrukcja 227KA z QPQ).

• Gdy chcesz zachować kompatybilność z popularnymi systemami Rectus/CEJN w tym profilu.

Środki ostrożności i dobre praktyki

• Nie przekraczaj 35 bar i pracuj w zakresie temperatur zgodnym z uszczelnieniem NBR.

• Unikaj zabrudzeń w strefie łączenia – wpływają na szczelność i żywotność.

• Regularnie sprawdzaj stan uszczelnień, szczególnie przy intensywnej pracy.

Najczęstsze pytania (FAQ)

• Czy pasuje do węża 13 mm? Tak, przyłącze to tuleja do węża 13 mm.

• Jakie maksymalne ciśnienie obsługuje? 35 bar (SF 4:1).

• Jaki jest przepływ? 3200 l/min przy 6 bar i spadku 0,5 bar (powietrze).

• Z jakimi systemami jest kompatybilne? Rectus 27, Rectus 1700/1727, CEJN 410.

• Producent / marka / seria: Rectus RQS – seria 227KA
• Zastosowanie: Układy sprężonego powietrza o dużym poborze (przemysł, linie prod., warsztat)
• Standard / kompatybilność: Rectus 27; Rectus 1700/1727; CEJN 410
• Typ: Gniazdo szybkozłącza, jednostronnie odcinające
• Średnica nominalna / przekrój: DN10; 80 mm²
• Przyłącze: Tuleja do węża
• Rozmiar przyłącza: 13 mm
• Ciśnienie robocze: Maks. 35 bar (SF 4:1)
• Temperatura pracy: od -20°C do +100°C (NBR)
• Przepływ: 3200 l/min (powietrze)
• Medium: Sprężone powietrze
• Siła łączenia: 60 N (0 bar); 130 N (6 bar)
• Materiał / powłoka: Korpus gwintowany: mosiądz niklowany; korpus zaworu: stal QPQ; tuleja ryglująca: stal niklowana; uszczelnienia: NBR
• Wymiary: HEX SW: 24; długość całkowita: 77 mm; średnica: 27 mm; długośc tulei=25 mm
