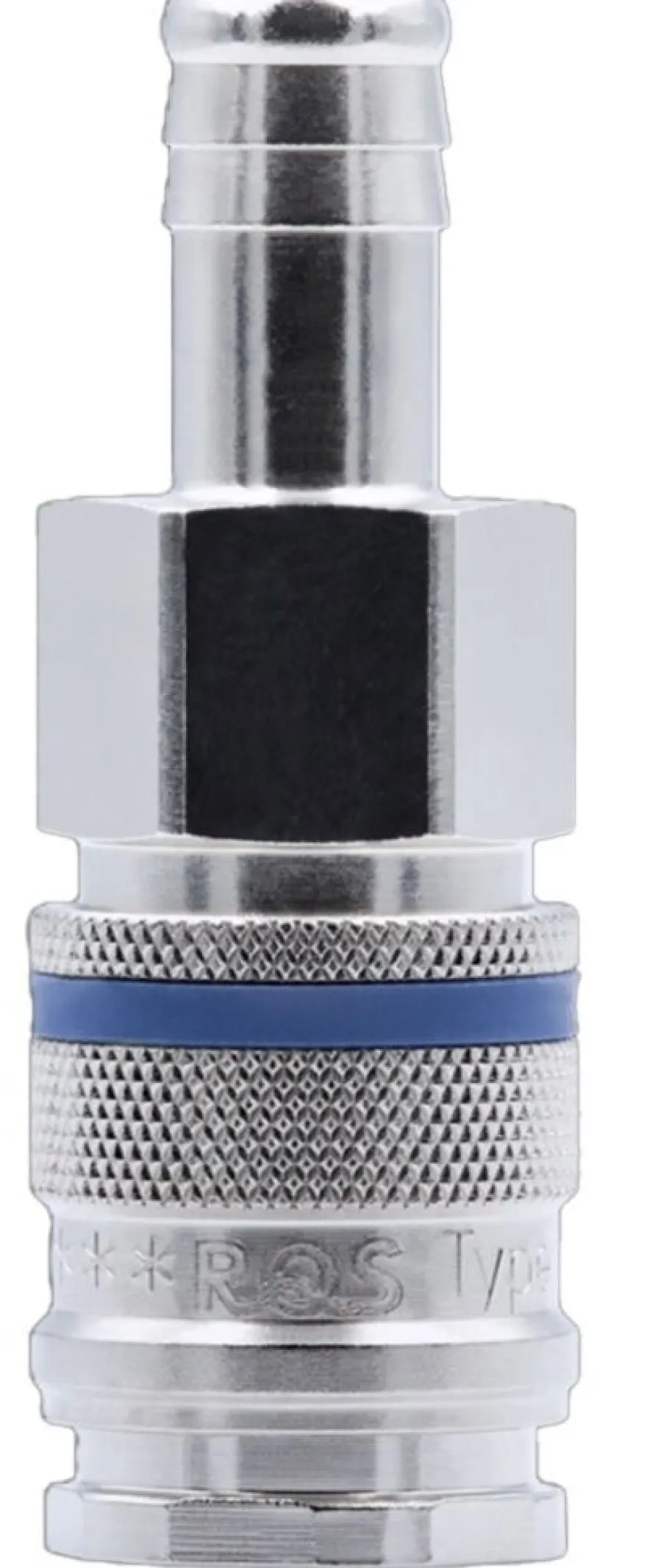

Szybkozłącze pneumatyczne DN10 typ 227KA, tuleja do węża 16 mm, PN 35 bar

To szybkozłącze pneumatyczne (gniazdo) DN10 typ 227KA z tuleją do węża o średnicy wewnętrznej 16 mm jest przeznaczone do punktów poboru sprężonego powietrza, gdzie liczą się szybkie podłączenia i stabilna praca narzędzi. Jest przystosowane do pracy przy maksymalnym ciśnieniu roboczym do 35 bar oraz w zakresie temperatury od -20°C do +100°C (NBR). Wysoki przepływ referencyjny serii (3200 l/min przy 6 bar, spadek 0,5 bar) pomaga ograniczać straty ciśnienia na złączu, co w praktyce zmniejsza ryzyko „spadku mocy” narzędzi przy większym poborze powietrza. Tuleja na wąż upraszcza serwis przewodu i skraca przestoje na stanowisku.

Co to jest i do czego służy:

To gniazdo szybkozłącza DN10 serii 227 (typ 227KA), jednostronnie odcinające, przeznaczone do instalacji sprężonego powietrza o większym poborze. Wersja z tuleją na wąż pozwala wykonać połączenie bez elementów gwintowanych na końcu przewodu – montujesz gniazdo jako stały punkt przyłączeniowy, a przewód wężowy przygotowujesz pod szybkie przepinanie.

Jaki problem rozwiązuje tuleja do węża o średnicy wewnętrznej 16 mm:

W praktyce warsztatowej przewody bywają zużywane, przecierane i wymieniane. Przyłącze na wąż ułatwia serwis: szybciej wymieniasz przewód i zachowujesz powtarzalne zakończenie. Dodatkowo przy częstym rozłączaniu nie „męczysz” połączeń gwintowanych, co pomaga ograniczyć nieszczelności wynikające z wielokrotnego skręcania i rozkręcania.

Dlaczego DN10 i wysoki przepływ są ważne dla działania narzędzi:

Gdy narzędzie ma większy pobór powietrza, każdy dodatkowy spadek ciśnienia w instalacji jest odczuwalny jako spadek mocy. Seria DN10 ma wysoki przepływ referencyjny (3200 l/min przy 6 bar, spadek 0,5 bar), co pomaga ograniczać straty ciśnienia na złączu. To jest szczególnie istotne przy dłuższych przewodach oraz w stanowiskach, gdzie kilka elementów instalacji jest po drodze.

Co daje maksymalne ciśnienie robocze do 35 bar i zakres temperatury od -20°C do +100°C (NBR):

Maksymalne ciśnienie robocze do 35 bar daje zapas w instalacjach przemysłowych i przy różnych ustawieniach reduktorów. Zakres temperatury pracy od -20°C do +100°C (NBR) wspiera stabilną pracę w nieogrzewanych pomieszczeniach zimą i w cieplejszym otoczeniu latem, tak aby połączenie zachowywało przewidywalną szczelność w typowych warunkach eksploatacji.

Jednostronne odcięcie – kiedy robi różnicę:

Jednostronne odcięcie pomaga ograniczać „ucieczkę” powietrza po stronie odcinanej podczas rozłączania. W praktyce ułatwia to szybsze przepinanie osprzętu i zmniejsza hałas/„strzał” powietrza przy rozłączeniu (w zależności od konfiguracji stanowiska).

Kompatybilność profilu – jak uniknąć nietrafionego zakupu:

Seria jest opisana jako kompatybilna z Rectus 27, Rectus 1700/1727 oraz CEJN 410. To ważne, jeśli w obiekcie jest już standard złączy – łatwiej dopasować elementy bez przebudowy instalacji. Warunek: drugi element połączenia musi być w tym samym profilu.

Wymiary montażowe – dlaczego warto je sprawdzić przed montażem:

Rozmiar pod klucz HEX/SW 24 ułatwia dobór narzędzia. Długość 77 mm i średnica 27 mm pomagają ocenić miejsce montażu. Długość tulei 25 mm jest istotna przy doborze sposobu mocowania węża (miejsce na opaskę/zakucie) i przy prowadzeniu przewodu.

Jak używać (krótko i praktycznie):

1. Zamontuj gniazdo jako punkt przyłączeniowy w instalacji (w zależności od konfiguracji – poprzez elementy montażowe instalacji).

2. Załóż wąż o średnicy wewnętrznej 16 mm na tuleję i zabezpiecz zgodnie ze standardem warsztatu (opaska/zakucie).

3. Wykonaj test szczelności połączenia wąż–tuleja oraz całego punktu.

4. Wpinaj/odpinaj kompatybilne wtyczki profilu i utrzymuj złącze w czystości.

FAQ:

• Czy pasuje do węża o średnicy wewnętrznej 16 mm? Tak, jest to wersja z tuleją do węża o średnicy wewnętrznej 16 mm.

• Jakie jest maksymalne ciśnienie robocze? Maksymalne ciśnienie robocze do 35 bar.

• W jakiej temperaturze może pracować? W zakresie temperatury pracy od -20°C do +100°C (NBR).

• Jak ograniczyć spadki mocy narzędzi? Seria DN10 ma wysoki przepływ referencyjny, co pomaga ograniczać straty ciśnienia na złączu; dodatkowo ważna jest czystość i zgodność profilu.

• Jak sprawdzić kompatybilność z istniejącą instalacją? Upewnij się, że druga strona połączenia jest zgodna z profilem opisanym jako kompatybilny: Rectus 27 / 1700/1727 / CEJN 410.

• Producent / seria: Rectus / RQS, seria 227 (gniazdo 227KA, DN10)
• Typ produktu: szybkozłącze (gniazdo), jednostronnie odcinające
• Średnica nominalna / przekrój: DN10 = 80 mm²
• Przyłącze: tuleja do węża o średnicy wewnętrznej 16 mm
• Maksymalne ciśnienie robocze: do 35 bar (współczynnik bezpieczeństwa 4:1)
• Zakres temperatury pracy: od -20°C do +100°C (NBR)
• Przepływ (referencyjny dla serii, powietrze): 3200 l/min przy 6 bar (spadek ciśnienia 0,5 bar)
• Medium: sprężone powietrze / gazy obojętne
• Kompatybilność (profil): Rectus 27; Rectus 1700/1727; CEJN 410
• Materiały (wersja standard serii): korpus gwintowany – mosiądz niklowany; elementy stalowe z powłoką QPQ; uszczelnienia NBR
• Wymiary: rozmiar pod klucz (HEX/SW) 24; długość 77 mm; średnica 27 mm; długość tulei 25 mm
