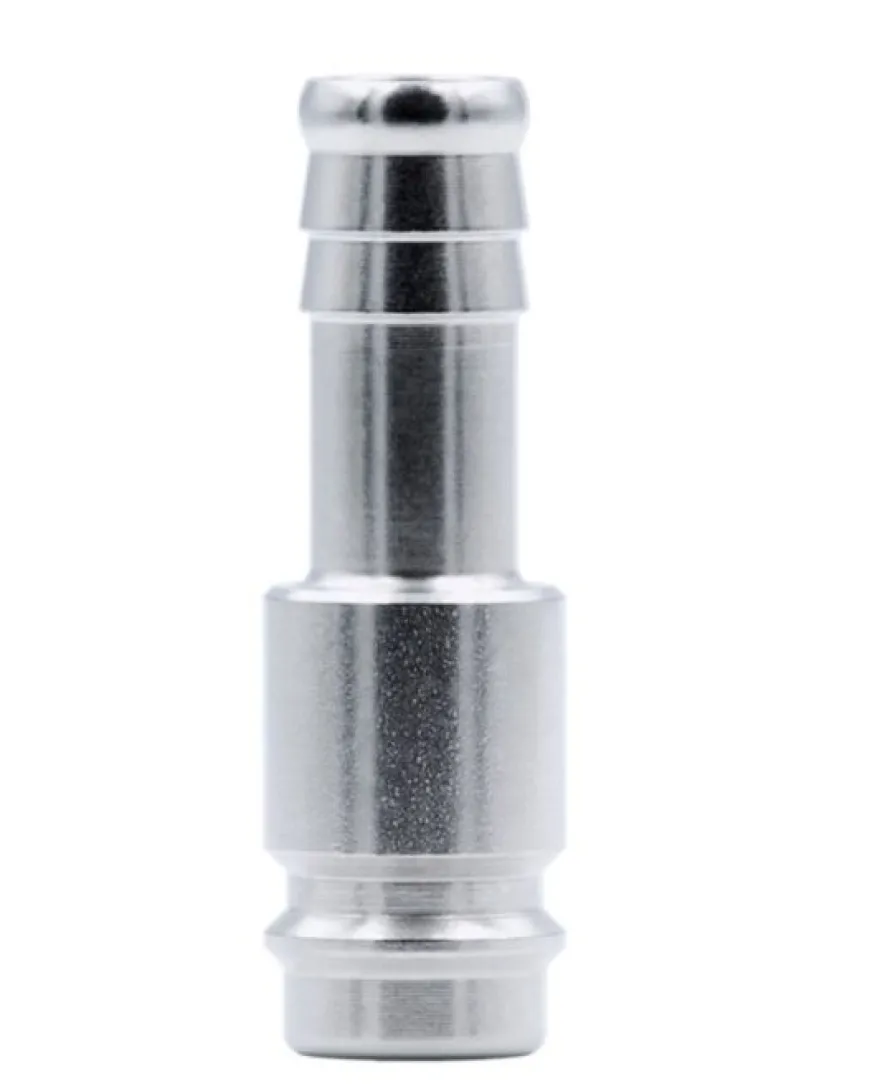

Wtyczka pneumatyczna DN10 typ 227SF, tuleja do węża 13 mm, PN 35 bar

Wtyczka szybkozłącza pneumatycznego DN10 typ 227SF z tuleją do węża o średnicy wewnętrznej 13 mm pozwala szybko podłączyć przewód pneumatyczny do instalacji lub osprzętu, bez tracenia czasu na odkręcanie połączeń gwintowanych przy każdej zmianie narzędzia. Jest przeznaczona do pracy przy maksymalnym ciśnieniu roboczym do 35 bar oraz w zakresie temperatury od -20°C do +100°C (NBR). Wysoki przepływ referencyjny serii (3200 l/min przy 6 bar, spadek ciśnienia 0,5 bar) pomaga ograniczać spadki ciśnienia na złączu, co przekłada się na stabilniejszą pracę narzędzi o większym poborze powietrza. To praktyczne rozwiązanie dla warsztatów i stanowisk, gdzie liczą się szybkie przepięcia i mniejsze przestoje.

Co to jest i gdzie pasuje:

To wtyczka szybkozłącza DN10 serii 227 (typ 227SF) z przyłączem na wąż o średnicy wewnętrznej 13 mm. Montujesz ją na przewodzie elastycznym, aby móc szybko wpinać i odpinać wąż do odpowiedniego gniazda w instalacji lub na stanowisku.

Dlaczego tuleja jest dobrym wyborem?

W warsztacie częstym problemem jest czas tracony na rozkręcanie i skręcanie gwintów oraz nieszczelności po wielokrotnym demontażu. Przyłącze na wąż upraszcza serwis przewodu: wąż wymieniasz szybciej i zachowujesz powtarzalne zakończenie, co ogranicza przestoje i ryzyko „lewego powietrza” na połączeniach.

Dlaczego DN10 i wysoki przepływ mają znaczenie w praktyce:

W realnej pracy liczy się nie tylko „czy pasuje”, ale czy narzędzie ma stabilne zasilanie. W serii DN10 podany jest wysoki przepływ referencyjny (3200 l/min przy 6 bar, spadek ciśnienia 0,5 bar), co pomaga zmniejszać straty ciśnienia na złączu. To jest istotne, gdy narzędzia mają większy pobór powietrza albo gdy używasz dłuższych przewodów – w takich sytuacjach spadki na złączach są często odczuwalne jako „narzędzie traci moc”.

Co daje maksymalne ciśnienie robocze do 35 bar i zakres temperatury od -20°C do +100°C (NBR):

Maksymalne ciśnienie robocze do 35 bar daje zapas w instalacjach przemysłowych i przy różnych ustawieniach reduktorów. Zakres temperatury pracy od -20°C do +100°C (NBR) ma znaczenie, gdy instalacja pracuje w nieogrzewanych pomieszczeniach (zimą) albo w cieplejszych warunkach – złącze ma zachować przewidywalne działanie i szczelność w typowych warunkach eksploatacji.

Kompatybilność profilu – dlaczego to ważne:

Na obiektach często spotyka się różne szybkozłącza. Ta seria jest opisana jako kompatybilna z Rectus 27, Rectus 1700/1727 oraz CEJN 410, co ułatwia dopasowanie do istniejącej instalacji bez wymiany wszystkiego. Kluczowe jest, aby drugi element połączenia był w tym samym profilu.

Trwałość w warsztacie:

Profil wtyczki wykonany jest ze stali hartowanej i niklowanej. W praktyce ma to znaczenie przy częstym przepinaniu (zużycie) i przy pracy w warunkach warsztatowych (uderzenia, zabrudzenia).

Jak używać (krótko i praktycznie):

1. Załóż wąż o średnicy wewnętrznej 13 mm na tuleję i zabezpiecz zgodnie ze standardem warsztatu (opaska/zakucie).

2. Wykonaj test szczelności połączenia wąż–tuleja.

3. Wepnij do gniazda w tym samym profilu i sprawdź działanie pod obciążeniem (czy narzędzie nie traci mocy).

4. Utrzymuj złącze w czystości – zabrudzenia są częstą przyczyną spadku szczelności i szybszego zużycia.

FAQ:

• Czy pasuje do węża o średnicy wewnętrznej 13 mm? Tak, jest to wersja z tuleją do węża o średnicy wewnętrznej 13 mm.

• Czy nadaje się do intensywnej pracy w warsztacie? Seria jest opisana jako przeznaczona do zastosowań o dużym poborze sprężonego powietrza i ma wysoki przepływ referencyjny.

• Jak ograniczyć spadki mocy narzędzi na złączu? Wybierz właściwy profil kompatybilności, dbaj o czystość złącza oraz korzystaj z serii DN10 o wysokim przepływie referencyjnym, aby ograniczać straty ciśnienia na połączeniu.

• Jakie są limity pracy? Maksymalne ciśnienie robocze do 35 bar oraz zakres temperatury pracy od -20°C do +100°C (NBR).

• Producent / seria: Rectus / RQS, seria 227 (wtyczka 227SF, DN10)
• Typ produktu: wtyczka (plug) do szybkozłącza;
• Średnica nominalna / przekrój: DN10 = 80 mm²
• Przyłącze: tuleja do węża o średnicy wewnętrznej 13 mm
• Maksymalne ciśnienie robocze: do 35 bar (współczynnik bezpieczeństwa 4:1)
• Zakres temperatury pracy: od -20°C do +100°C (NBR)
• Przepływ (referencyjny dla serii, powietrze): 3200 l/min przy 6 bar (spadek ciśnienia 0,5 bar)
• Medium: sprężone powietrze / gazy obojętne
• Kompatybilność (profil): Rectus 27; Rectus 1700/1727; CEJN 410
• Materiał: profil wtyczki – stal hartowana, niklowana
• Wymiary: długość całkowita: 48 mm; średnica: 15 mm; długość tulei: B 25 mm
